液晶 SD1602 青、白抜き文字です。
http://akizukidenshi.com/catalog/g/gP-02985/
温度センサＬＭ６１ＢＩＺ
http://akizukidenshi.com/catalog/g/gI-02753/
Arduinoでいろいろと検索すると、先人の方々の役立つ情報が得られるわけですが、そこに、きれいな実態配線図や回路図があるので、どうしているのか検索をかけるとありました。フリーでｗ
Fritzing
http://fritzing.org/
初めてFritzing を利用しましたが、出来栄えはともかく、比較的簡単に作成することができました。
今回は、リファレンスを参考に、液晶表示とアナログ入力で温度を表示してみました。

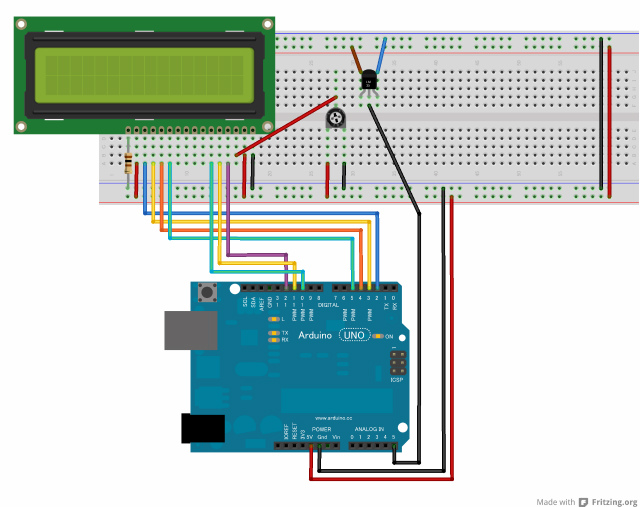

配線はこんな感じ、現物は、バックライトの電源左端2本分が右端に移動していて、ピン全体が左に移動したモノになっています。

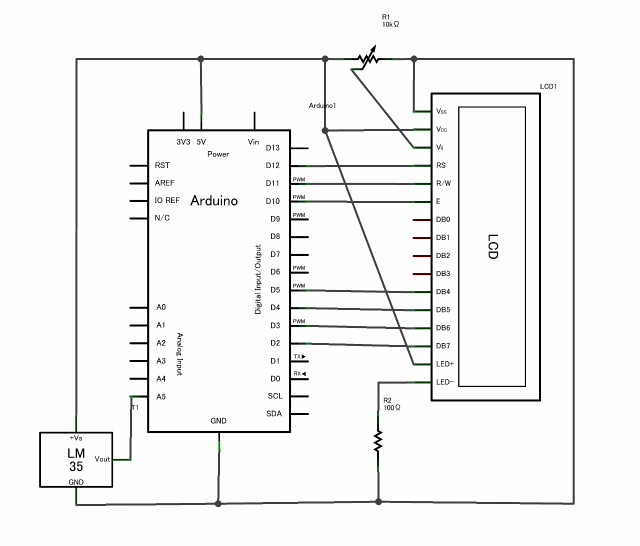

回路図はこんな感じです。なかなかきれいにはできませんね
スケッチはこんな感じで
#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 10, 5, 4, 3, 2); /// LCD Pin Setup
int temppin = 5; /// LM61BIZ read#5
int reading = 0; /// analog
float val = 0; /// mV
float temp = 0; /// deg C
void setup() {
Serial.begin(9600); /// Serial Setup
analogReference(DEFAULT); /// 5V
lcd.begin(16,2); /// LCD Setup
}
void loop() {
lcd.clear();
lcd.print("Room temp ");
reading = analogRead(temppin);
val = ((long)reading * 5000) / 1024; /// analog to mV conversion
temp = (val - 600) /10; /// 0 deg C = 600mV offset 1 deg C = 10mV
lcd.print(temp);
Serial.print(val);
Serial.println(temp);
delay(6000);
}

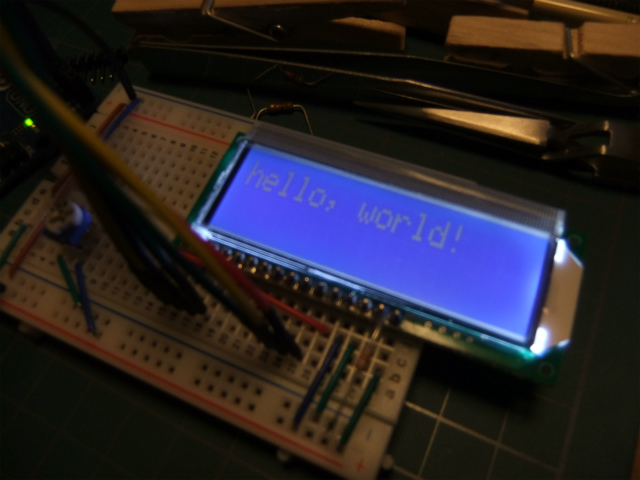

写真です・・・ hello world! でしたorz

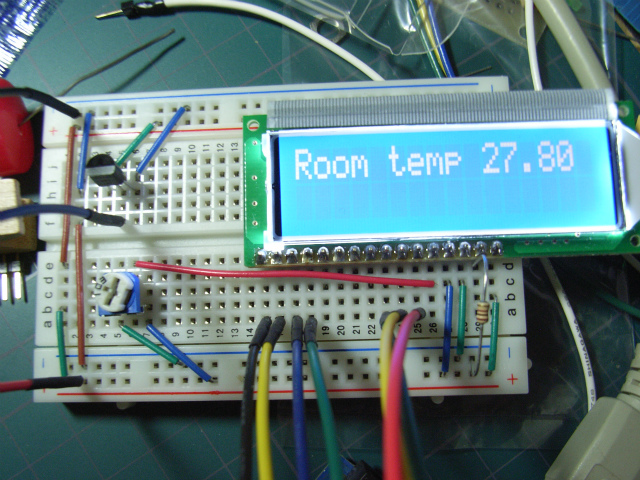

実際の液晶は、もっと青くて、綺麗な液晶です。
写真です・・・ hello world! でしたorz
実際の液晶は、もっと青くて、綺麗な液晶です。
