スカスカですｗｗｗ

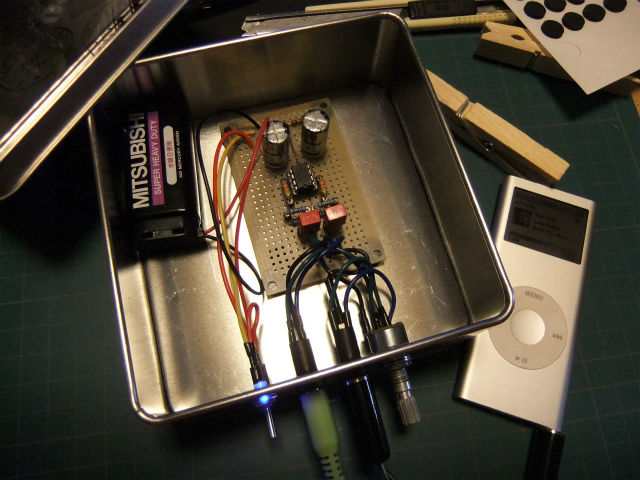

オペアンプがもう一つあるのでもう一個作ることにしました。
分圧用のIC TLE2426CLP が無いので、今回は、カレントミラーという回路を利用した電源にしてみました。電池は9Vを直列にして±9Vとします。アンプ部分は、1作目と同じです。

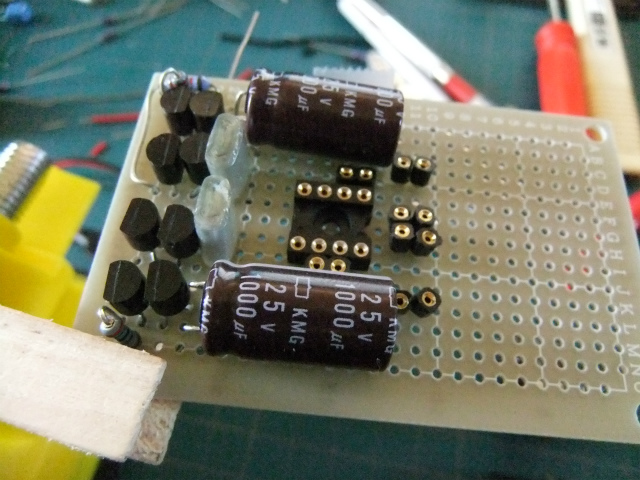

電源部のトランジスタをハンダ付けしたところで、部品を仮に配置して確認しました。
裏面です。左側のハンダ付けされているところが、カレントミラー回路のトランジスタハンダ付部です。熱に弱いというので少しビビリ気味につけたためイマイチですが、1作目よりは良くなってます。実装密度も上がってますｗｗｗ ※実際問題としてそんなにビビる必要はないみたいです。次からは、確実にハンダ付けできる程度の熱はしっかりとかけていこうと思います。

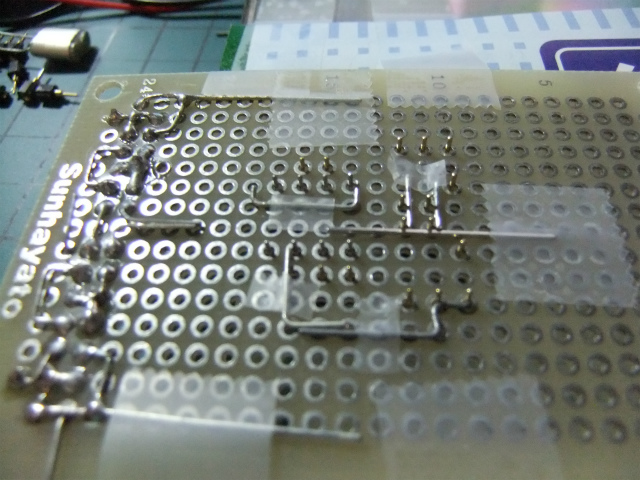

部品の足を利用して回路を作っています。メンディングテープで仮止めしてハンダ付けしていきます。

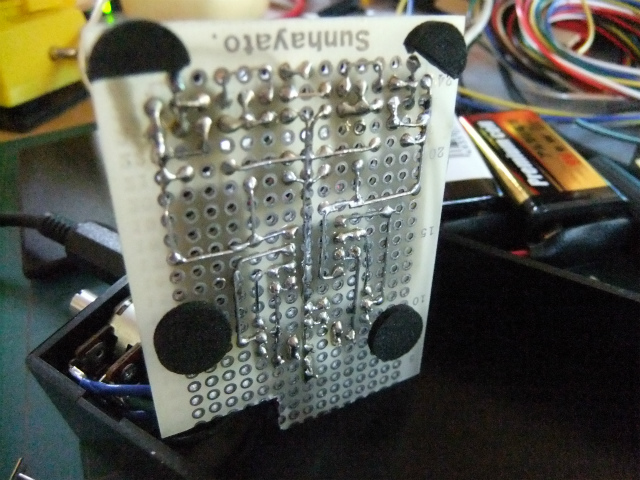

完成基盤の裏面です。ユニバーサル基板について、いろいろと解説しているページがありましたので参考にしました。
エレキジャック
http://www.eleki-jack.com/KitsandKids2/2009/06/br_1.html

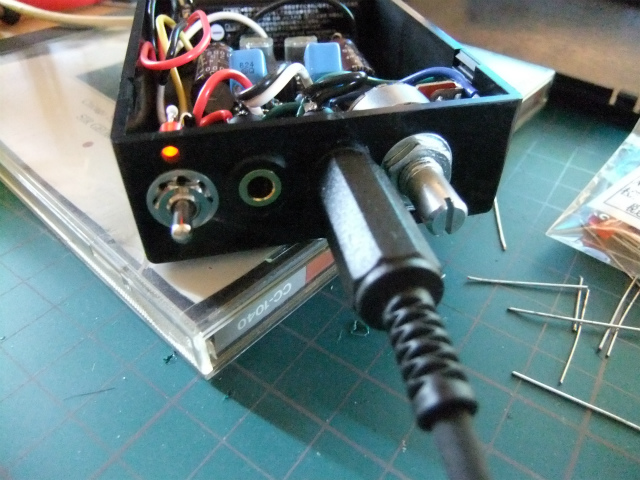

TAKACHIのSW-120に押し込みました。

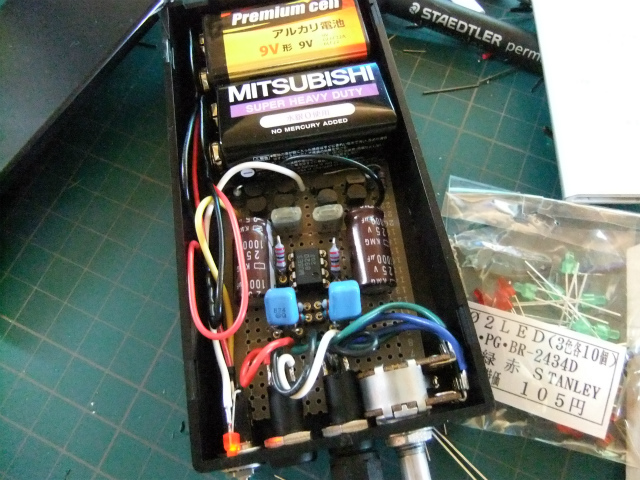

LEDは控えめです。松本電子部品諏訪で足りない部品やケースを買ってきました。
http://suwa-net.com/MDB/

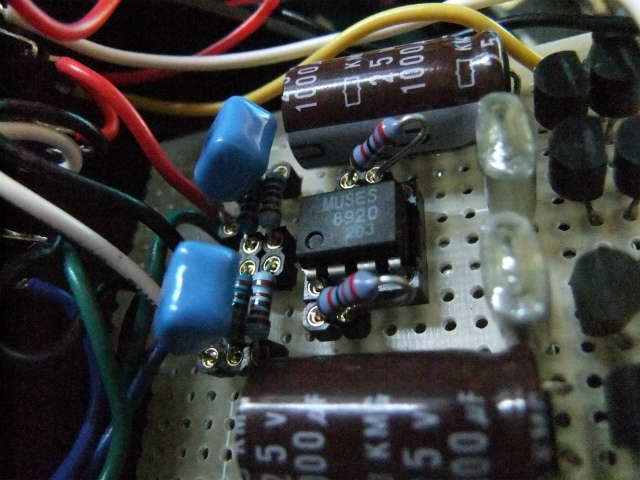

MUSES 8920です。やはり、低音がきいてますね。
アンプ部についてはすべて差し替えできるようにピンソケットにしました。
後は、 秋月電子の AKI.DAC-U2704 http://akizukidenshi.com/catalog/g/gK-05369/ と組合せて据置型をトランス使って作ってみるのもいいかもしれません。
